| Stervella | Дата: Среда, 23.06.2010, 02:15 | Сообщение # 16 |
 Рядовой
Группа: Проверенные
Сообщений: 1
Статус: Offline
| В качестве первого опыта по созданию схем решено было сделать устройство генерации световых эффектов. Изначально это была снежинка, но после некоторых размышлений и выглядываний в окно схема легким движением паяльника превратилась в мигающую рамочку. Скорость поджига сегментов регулируется подстроечным резистором:) она выделяется на фоне остальных и обращает внимание на любимую фотографию
Итог работы на фото, на видео показана работа при свете и в полной темноте.
Сообщение отредактировал Stervella - Среда, 23.06.2010, 02:25 |
| |
| |
| Ros | Дата: Вторник, 03.08.2010, 22:21 | Сообщение # 17 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Попробовал красить чистый алюминий, а заодно отметить тестовый блок питания, который после снятия бисерной оплетки в результате ее повреждения рисковал затеряться в куче других ему подобных. Протер поверхность ацетоном, наклеил шаблон, покрасил, удалил шаблон и остатки клея моющим средством.  P.S. После очередного ремонта наконец-то заработала камера в телефоне, теперь хоть какую-то фотку можно сделать...
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Суббота, 18.09.2010, 22:18 | Сообщение # 18 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

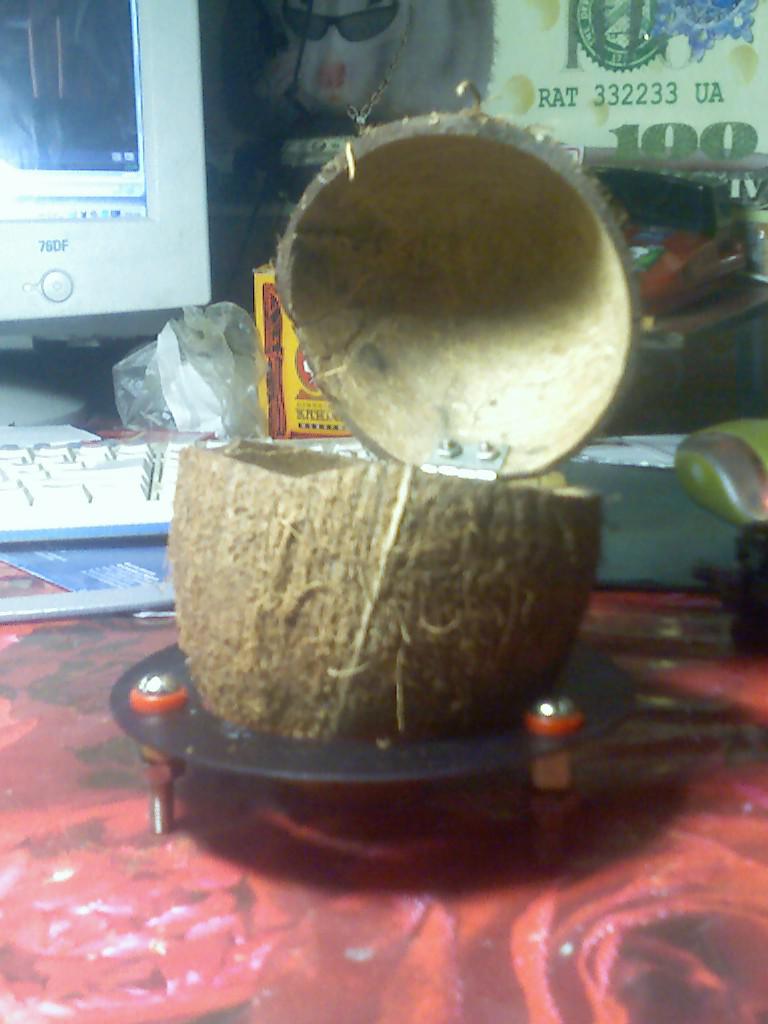

| Шкатулка из кокоса
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Пятница, 07.01.2011, 02:18 | Сообщение # 19 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Краткая предыстория: у мамы поломался настенный светильник, в простонародье - бра. Никак не доходили руки починить его, то прибор забуду, то времени нет, то еще что-то. В итоге мама случайно, но красиво разбила плафон от светильник прямо об самый пол.
В магазинах отдельно плафонов не продается и тут я вспомнил про лампы серии Globe, которые еще энергосберегающие. Их отличительная особенность в том, что они идут фактически со своим плафоном.
Купил такую лампочку, вот результат. В целом я думаю сойдет.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Понедельник, 10.01.2011, 01:37 | Сообщение # 20 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

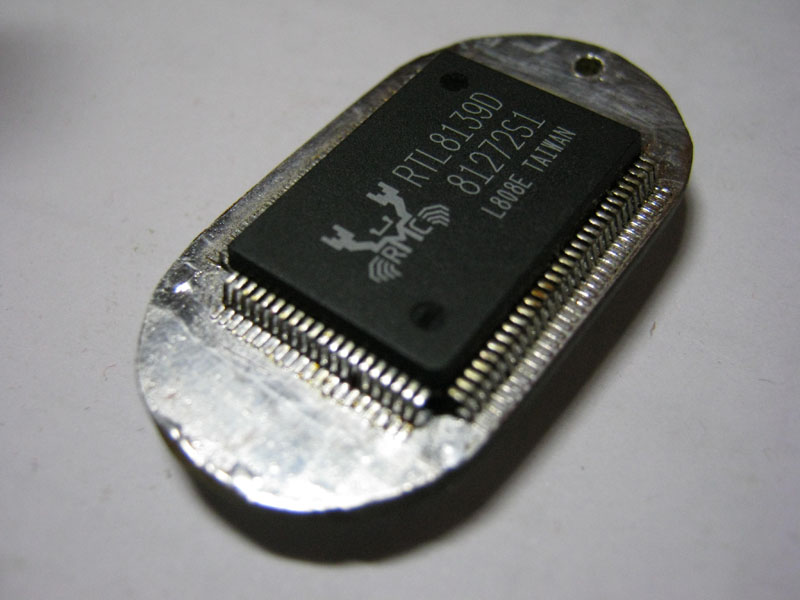

| Очередной брелок. Конструктивно выполнен на двухстороннем текстолите, размеры примерно 40 х 20 мм. С каждой стороны текстолита по одному сетевому контроллеру (ессно мертвому).
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Воскресенье, 16.01.2011, 19:58 | Сообщение # 21 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Наткнулся на фотку, когда-то очень давно, года 2,5 кажется назад, брелочек делал.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Вторник, 18.01.2011, 18:23 | Сообщение # 22 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Вот прислали видео одних их моих первых работ Никаких микроконтроллеров, все на рассыпухе и мелкой логике.
(они создают разный эффект, см. видео)
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Четверг, 27.01.2011, 19:20 | Сообщение # 23 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| История о том, как я удлинитель покупал.

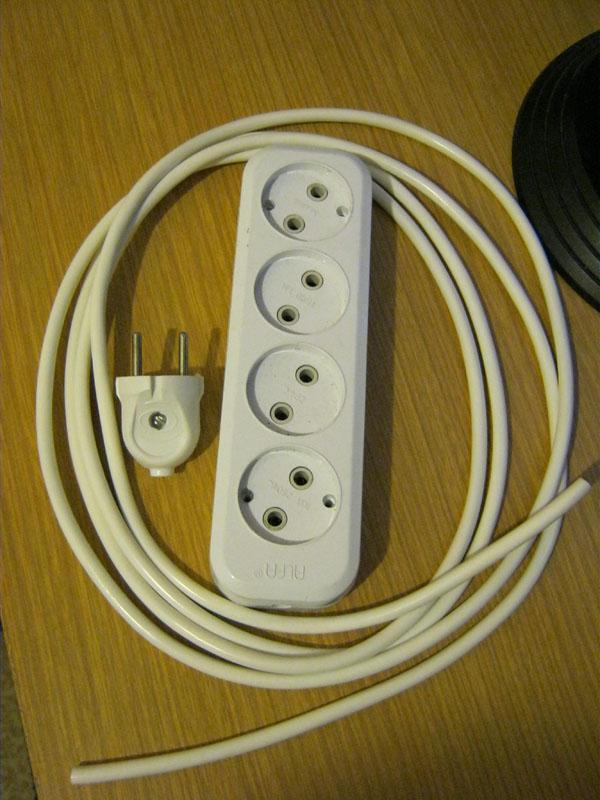

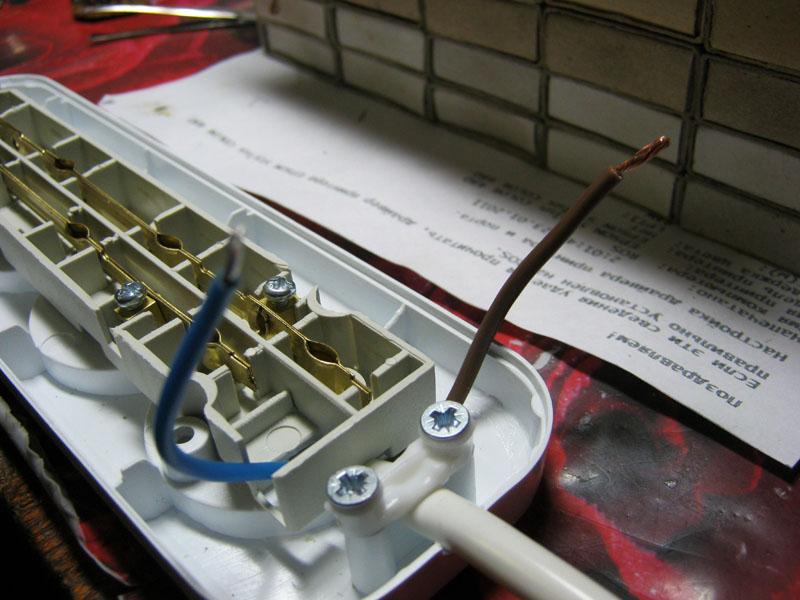

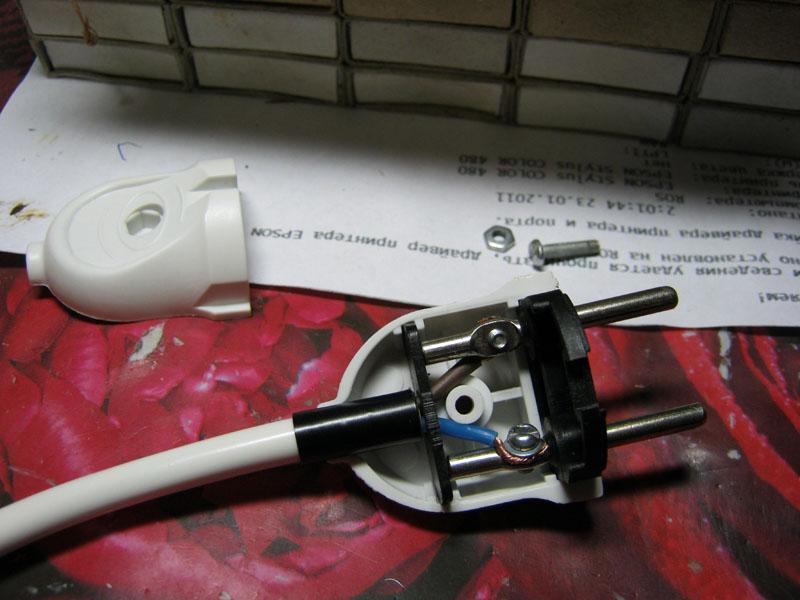

Началось все с того, что в связи с ростом количества электроприборов розеток катастрофически перестало хватать. Собрался я на базар за удлинителем. Оптимальным соотношением было признано 4 розетки + 3 метра длина. Приехав на базар я очень сильно удивился ценам. Прямо как на мясо в голодный год. Удлинитель среднего качества, на 6-10 ампер стоил невероятных 70 рублей ПМР. Решение пришло быстро, не даром ведь уже скоро будет оконченное высшее инженерное образование. Отдельно был приобретен блок розеток на 16 ампер фирмы "Альфа" (ну 16 ампер судя по запаху пластмассы для этого чуда это многовато, но 10 думаю сдюжит) = 25 рублей ПМР, кабель ПВС 2х1.0 сечением 1 мм.кв. = 12 рублей с копейками, вилка сетевая в радиодеталях = 3 рубля (на рынке такая же целых 5 рублей). Все это хозяйство было транспортировано домой, где было собрано воедино (см. фото). При соединении провод лудил, дабы не окислялся и не мохрился. Итого: 40 рублей ПМР + меньше 10 минут работы. Чистый экономический эффект = 30 рублей.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Пограничник | Дата: Пятница, 04.02.2011, 21:11 | Сообщение # 24 |
 Капитан
Группа: Проверенные
Сообщений: 72
Статус: Offline
| Я такие розетки каждый день мастерю...
И помните,что дембель СЦУКО неизбежен!!!
|
| |
| |
| Ros | Дата: Воскресенье, 13.02.2011, 16:55 | Сообщение # 25 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

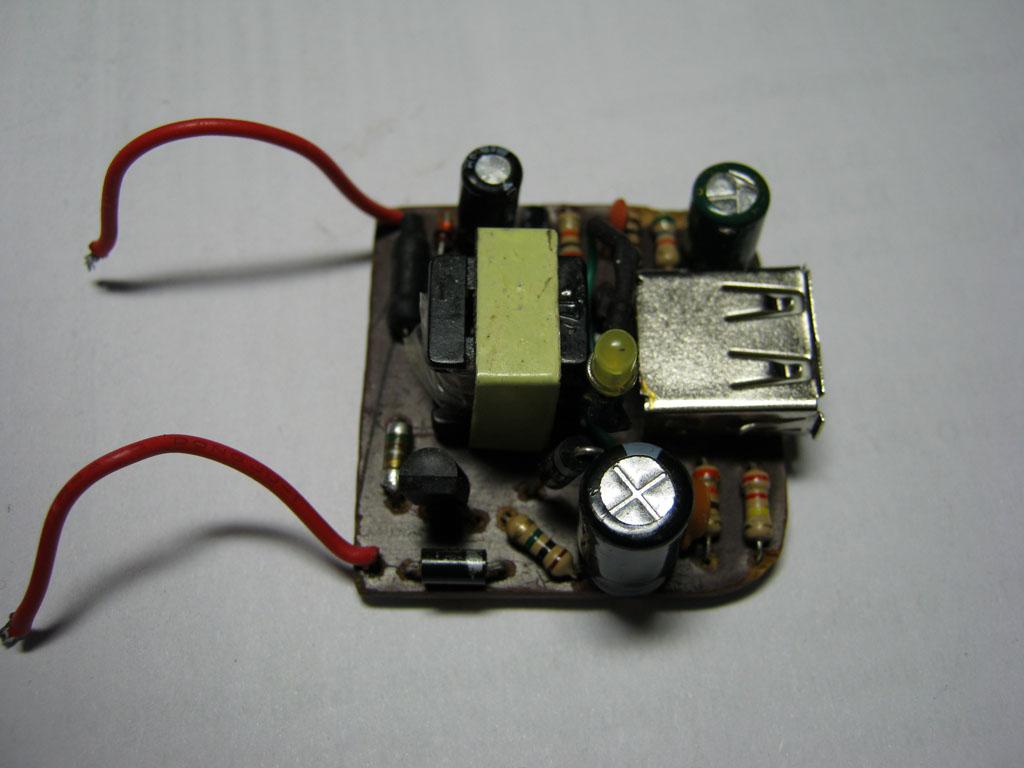

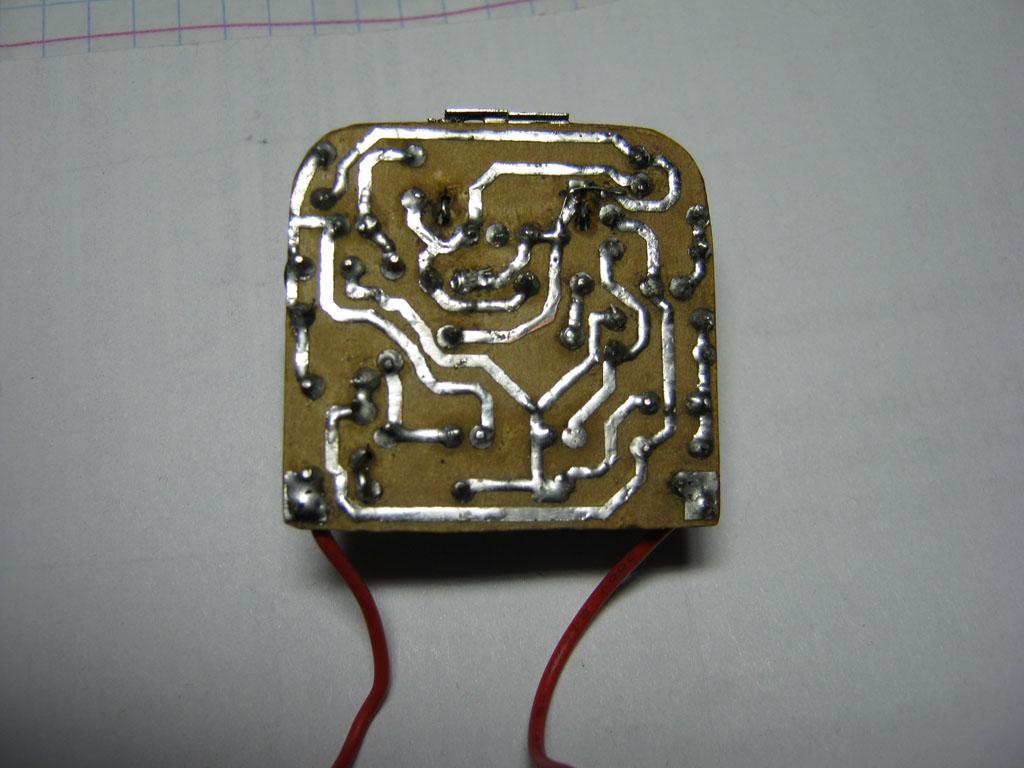

| Хотелось впихнуть зарядку в небольшой удобный корпус. Растравил плату, распаял детальки, встала как родная
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Понедельник, 14.03.2011, 14:30 | Сообщение # 26 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

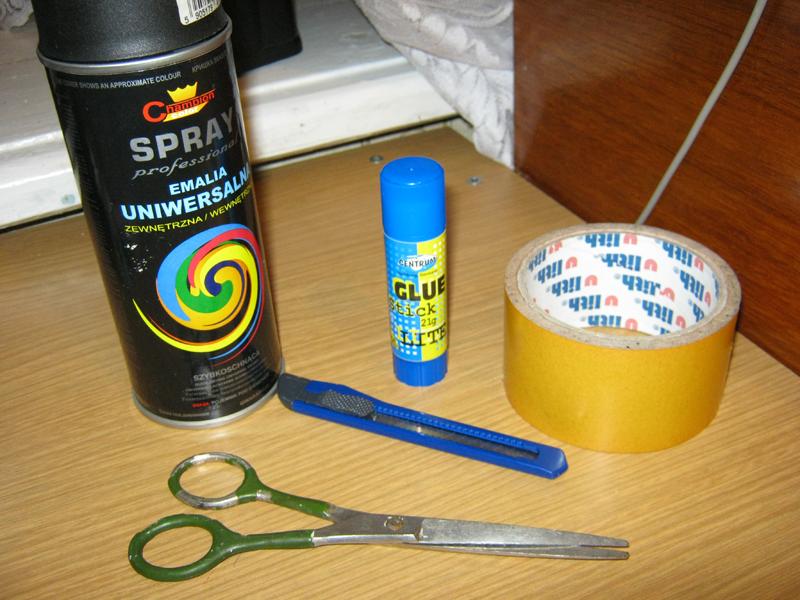

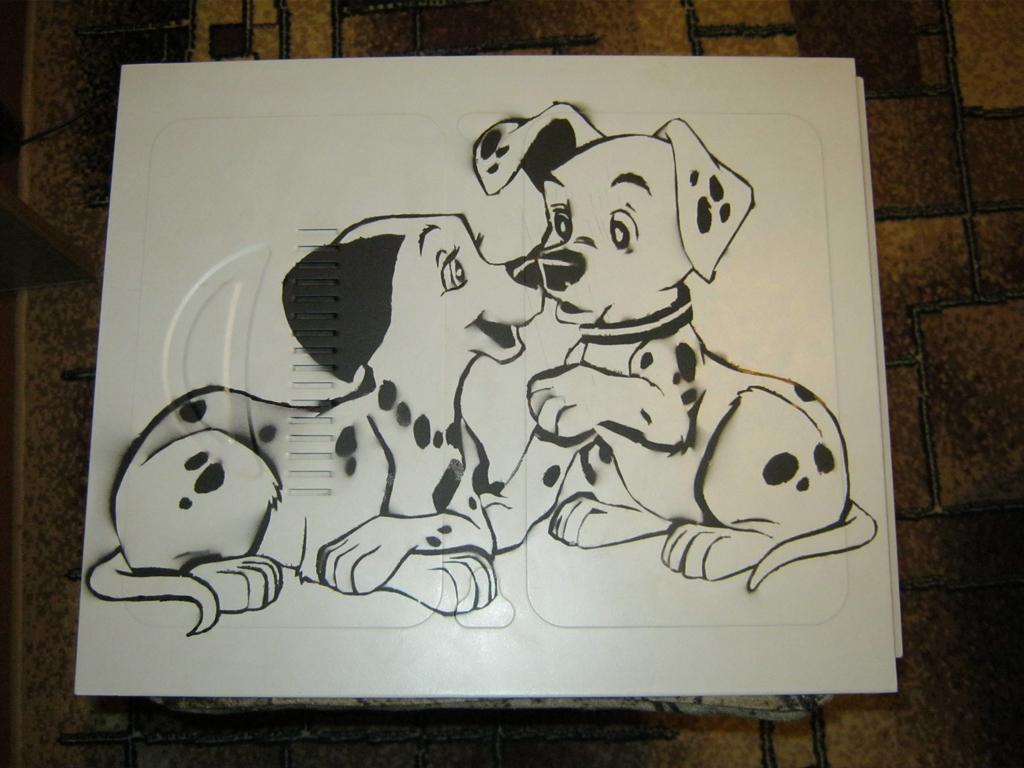

| Продолжаем опыты с краской из баллончиков. С помощью бумажного трафарета раскрасил системный блок. В работе конечно есть пару косяков, но в целом, я думаю, сгодится. На принтере распечатался шаблон рисунка и были подготовлены необходимые инструменты и материалы: баллончик краски, двухсторонний скотч, сухой клей, канцелярский нож и ножницы.   Около часа кропотливой работы с перерывами на поматериться и шаблон был вырезан и наклеен на боковую крышку системник. Краску наносил не очень толстым слоем, но в некоторых местах сухой клей отстал от металла и шаблон не плотно прилегал, поэтому появились некоторые дефекты.   Результат
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Воскресенье, 20.03.2011, 23:19 | Сообщение # 27 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

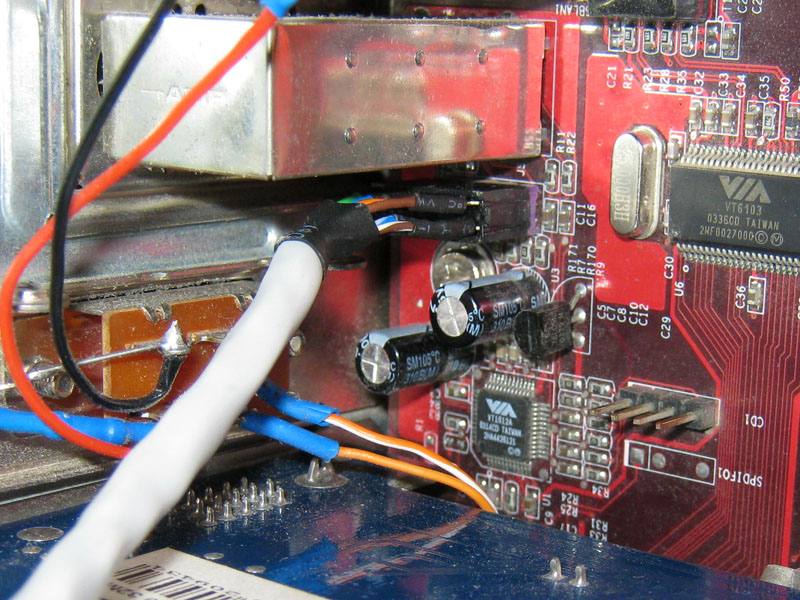

| Наконец-то сподобился вывести звук на переднюю панель (USB выводил раньше). Места под звук не было предусмотрено (под USB было место, не было самой планки), поэтому пришлось просверлить корпус. Использовал специальные размыкающиеся разъемы, поэтому при подключении наушников колонки автоматически отключаются. P.S. знаю, что значок наушников не очень ровный, лениво переделывать, а баллончиком рисовать не хотелось, трафарет мелкий, не очень хорошо выйдет.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Понедельник, 23.05.2011, 00:11 | Сообщение # 28 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

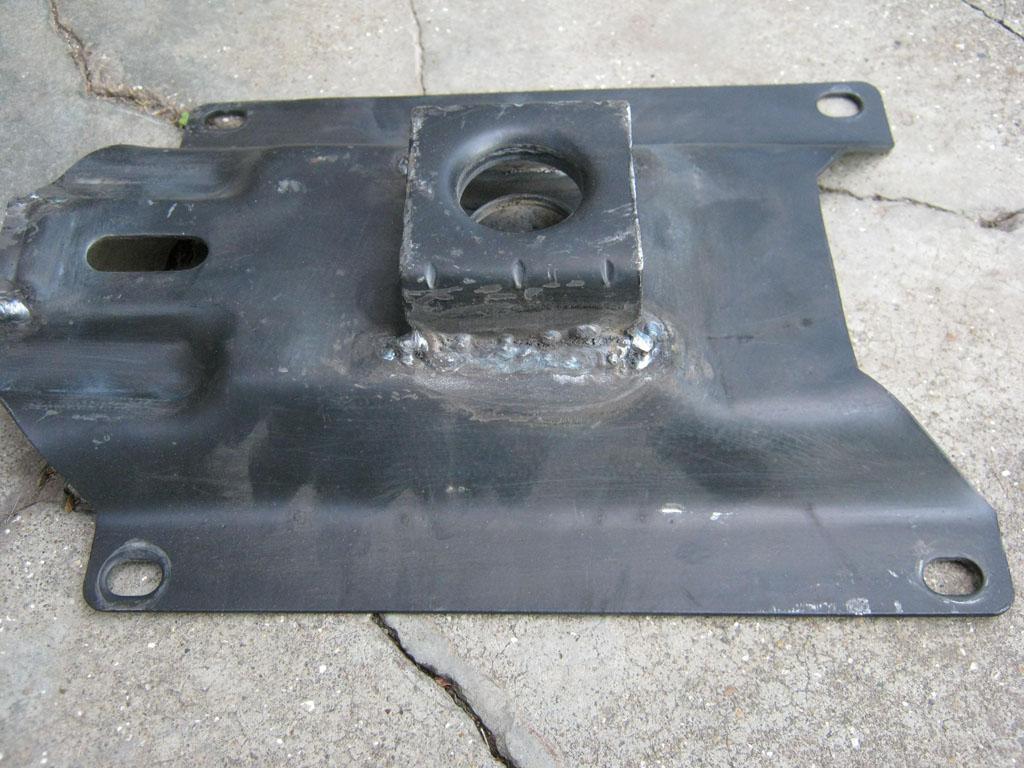

| Починял еще один компьютерный стул. Здесь не обошлось без электросварки (как раз учусь варить). на стуле отломился кусок швеллера с отверстием, в которое входит труба, а также крепления рукоятки регулировки треснули у основания. Швы, покраска, лакировка и собственно собранный стул на фото.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Пятница, 21.10.2011, 23:44 | Сообщение # 29 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

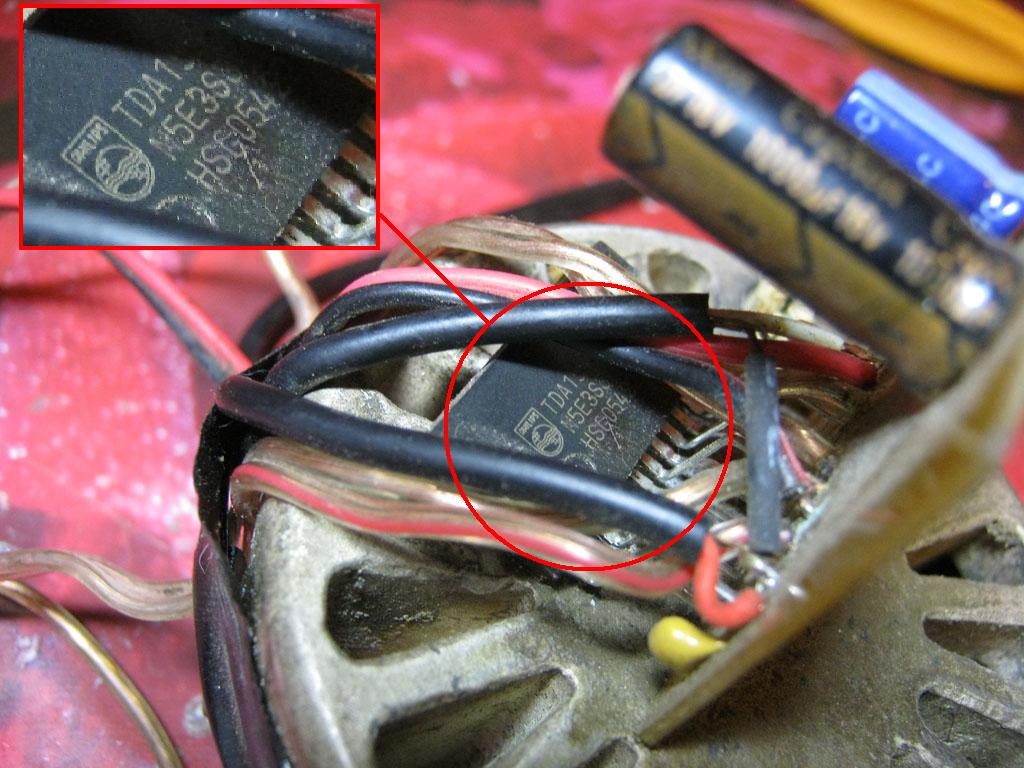

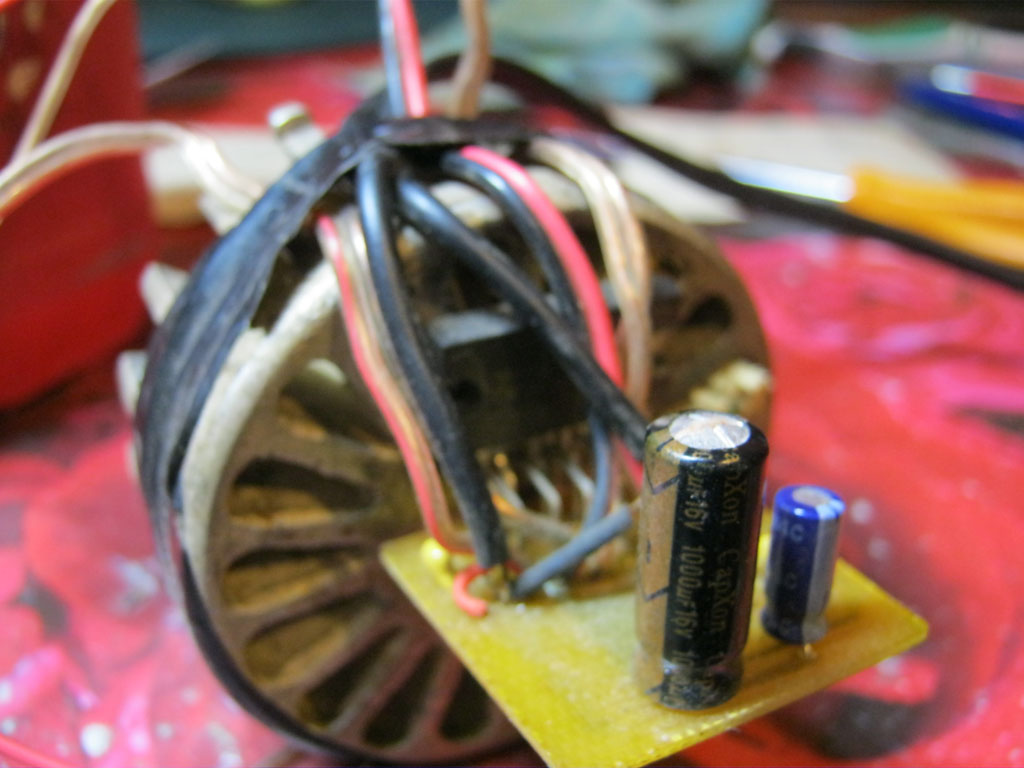

| Принесли на ремонт самодельный усилок с мопеда Автор не известен. Собрано это все в обрезке бутылки от шампуня. Работает и ладно. Мне даже нравится, собрали, что называется, с подручных материалов.

Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Суббота, 07.01.2012, 15:39 | Сообщение # 30 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

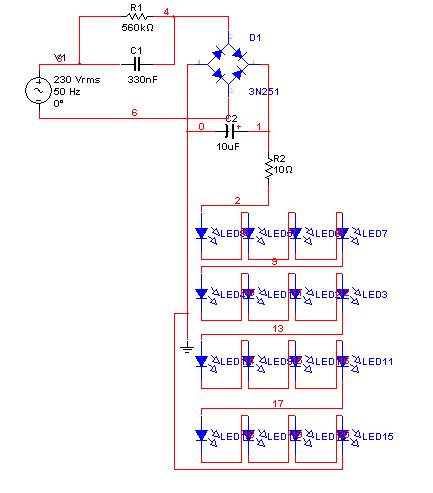

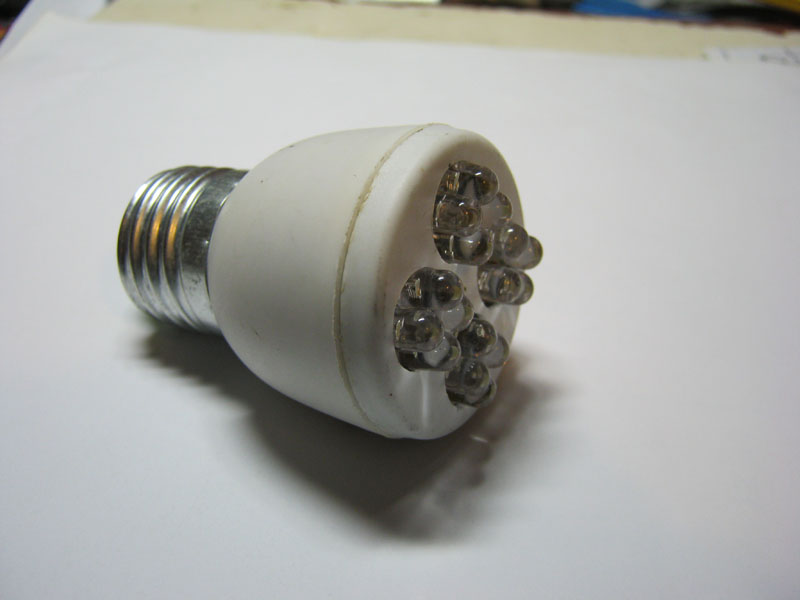

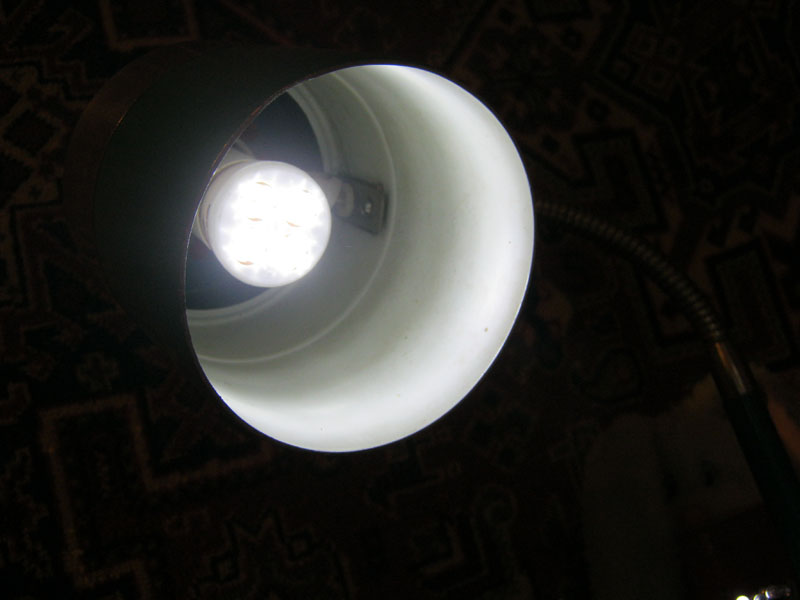

| По заказу сестры был собран ночник. Основными требованиями были: малое энергопотребление, слабая освещенность (чтобы спать не мешал), простота установки и использования. В качестве корпуса использовал цоколь от разбитой когда-то сберегающей лампы, чтобы можно было вкрутить ночник в настольный светильник. В качестве источника света - 16 ярких направленных светодиода. схема ночника на рисунке ниже. Собрано навесным монтажом. Для безопасности добавил плавкий предохранитель.
