Нужно вылечить Hyundai ImageQuest V770
|
|
| Ros | Дата: Воскресенье, 26.07.2009, 00:51 | Сообщение # 16 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Итак, было у меня минут 10-15 пока чайник закипал и заварка настаивалась, почитал даташит на буржуйском (спасибо Лидии Павловне, если бы не было у нас в технаре анлийского, так бы сейчас и сидел как чурка необразованная). В планах проверить QH09, QH08, DH12, RH05, также из того что уже менялось проверить на повторный вылет QH11-13 и QH07, повторно проверить QH02 и QH03, а также при возможности заменить или хотя бы проверить CH27, CH29, CH32, CH34, CH23 и другие электролиты рядом с радиаторами, а также при возможности здоровый входной кондер 180 мкф x 450В
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| maksik | Дата: Воскресенье, 26.07.2009, 10:33 | Сообщение # 17 |
|
Капитан
Группа: Проверенные
Сообщений: 137
Статус: Offline
| Если надо будет, сменим усе вышеуказанное, уж так хочеться вернуть его в рабочее состояние.
|
| |
| |
| Ros | Дата: Среда, 29.07.2009, 14:06 | Сообщение # 18 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Итак, через пару часов будет проводится замена 6 конденсаторов. 2 электролита и 4 керамики, а также поиграемся с переключателем. Хочу еще выпаять и прозвонпить irf640 в позиции qh11. Если ничего не поможет - значит тдкс умер и вариантов два - либо найти оптимальную с точки зрения качества частоту и разрешение, либо выкинуть китайца с балкона.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
Сообщение отредактировал Ros - Среда, 29.07.2009, 19:38 |
| |
| |
| Ros | Дата: Среда, 29.07.2009, 19:40 | Сообщение # 19 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Замена конденсаторов ничего не дала, единственное, что изображение на мой взгляд стало чуть стабильнее. При разрешении 800х600 и частоте 60 Гц изображение идеально ровное и влезает в экран. скорее всего сдох тдкс, но есть возможность поменять микросхему формирующую, в том числе и горизонтальный, сигнал - TDA9113. Менять будем на TDA9116, так как она дешевле. Вот думаю поможет или нет...
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Среда, 29.07.2009, 23:29 | Сообщение # 20 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

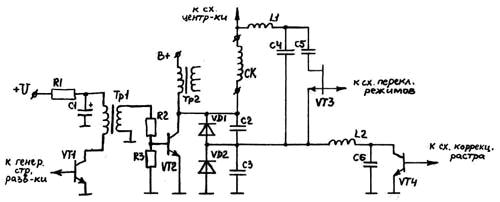

| нарыл интересую информацию, которая может помочь. Схема правда от другого моника, но в общих чертах похожа
Quote Размер по горизонтали максимален и не регулируется. 1. Неисправен С3 - потеря емкости. 2. Неисправен тр-р VT4. Нет коррекции "подушки"
Неисправен VT4 , либо схема коррекции растра. Нелинейность по обеим краям экрана (в одном из режимов) Неисправен полевой тр-р VT3 или С5, если во всех режимах, то С4.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Четверг, 30.07.2009, 20:50 | Сообщение # 21 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Итак, схема оказалась похожа в общих чертах. Но было решено действовать по схеме Hyundai. Начал с проверки диодного модулятора, который оказался рабочим, были заменены последние два пленочных конденсатора в цепи S-коррекции, которые расположены непосредственно рядом с диодным модулятором. После замены кондеров напряжение стабилизировалось окончательно. Катушку прозвонил, целая, проверить индуктивность непредставляется возможным. Был вычитан способ проверки TDA9116, она либо рабочая, либо косит под таковую, но ее менять уже не будем. Подозрение пало на микросхему КА358 и четыре керамических конденсатора в ее обвеске, завтра будут поменены кондеры, если не поможет, то следом и микруха. если после замены изображение не изменится, то моник отложим в дальний ящик.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| maksik | Дата: Пятница, 31.07.2009, 14:01 | Сообщение # 22 |
|
Капитан
Группа: Проверенные
Сообщений: 137
Статус: Offline
| Вот что то интересненькое нашел
http://monitor.net.ru/forum/viewtopic.php?t=6264
|
| |
| |
| Ros | Дата: Пятница, 31.07.2009, 15:07 | Сообщение # 23 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| интересная статейка надо будет на досуге изучить, но к нашему случаю мало применима. потому что схема мальца отличается. кроме того они в основном грешат на обрывы дросселей и дорожек, я это прозванивал, у нас все в порядке. Также говорят про утечки транзисторов, увы проверить этого я пока не могу...
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Пятница, 31.07.2009, 23:22 | Сообщение # 24 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Итак, микруху поменяли на LM358N. Также заменил четыре керамических кондера в обвесе этой микрхе. Полностью монитор не исправился, но зато стал уверенно держать разрешение 1024х768 правда 60 герц. В остальных режимах искажение осталось, правда не такое сильное. Есть идея поменять транзистор qh03 чисто для проверки. после этого менять там будет нечего (разве что ТДКС  ) Но это потом, сейчас надо сделать передышку.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Понедельник, 10.08.2009, 15:03 | Сообщение # 25 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Со слов maksik монитор проработал дня три-четыре, потом чихнул,-пыхнул и сдох. Завтра пойду проводить вскрытие, которое покажет будет пациент дальше жить или нет.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Среда, 12.08.2009, 05:03 | Сообщение # 26 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Вскрытие провел. Был обнаружен дохлый транзистор QH11 (кажется ну или 13, короче тот, что на радиаторе) и диод 1n4007 в его базе. Замена вышеупомянутых деталей на новые, а также замена трех электролитов 1мкф х 50В на новые, результата не принесла. При включении из монитора слышится какой-то треск, светодиод не горит, запаха гари нет.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| bunua | Дата: Вторник, 22.09.2009, 14:50 | Сообщение # 27 |
 Прапорщик
Группа: Проверенные
Сообщений: 16
Статус: Offline
| Проверил бы ты высокую сторону вдруг у него 16 киловольт шпарит по низкой стороне*
проверка состоит в следующем
берещь неоновую лампочку за один вывод пальцами(руки)
другой выводд подносишь к исследуемому участку
если лампочка начинает светится
значить что-то здесь не то
стоит задуматься и прозвонить близлежащие цепи
кто убил Кенни?
|
| |
| |
| Ros | Дата: Вторник, 22.09.2009, 17:39 | Сообщение # 28 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Сам будешь к 16 киловольтам (там кстати на 25 разве? или то в советских только было?) подключаться через неоновую лампочку.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Воскресенье, 27.09.2009, 19:29 | Сообщение # 29 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Итак был проведен повторный осмотр ВСЕЙ платы монитора. Дохлых деталей и КЗ не выявлено. Но во-первых найдено около десятка деталей, не обозначенных в схеме... Один транзистор, если сравнивать распиновку на плате и распиновку по даташиту (и показаниям тестера) впаян неправильно. Менять не стал, боюсь, что бахнет (ведь как-то оно работало... Подозрение пало на ШИМку 3842 (кстати по схеме 3843, у нее меньше напряжения включения и выключения). Неучтенная часть схемы относится к обвязке этой шимки. Напомню, что моник не включается. светодиод не горит, слышны какие-то щелчки, причем мне казалось, что ТДКС пытается подстроить частоту, но сегодня они были очень тихие и больше походили на стрекотание реле.... Вообщем надо пообщаться с гуру и если что впаять транзюк соответственно схеме и поменять ШИМку...
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| maksik | Дата: Понедельник, 28.09.2009, 08:22 | Сообщение # 30 |
|
Капитан
Группа: Проверенные
Сообщений: 137
Статус: Offline
| Добавил в раздел Каталог файлов, там даташит. ------------------
перенес сюда, имхо, тут удобнее будет  Ros
Сообщение отредактировал Ros - Пятница, 02.10.2009, 21:42 |
| |
| |
