Нужно вылечить Hyundai ImageQuest V770
|
|
| maksik | Дата: Суббота, 18.07.2009, 09:32 | Сообщение # 1 |
|
Капитан
Группа: Проверенные
Сообщений: 137
Статус: Offline
|  Добавлено (18.07.2009, 09:32)
---------------------------------------------
А то стоит зря в комнате место занимает. Можно канешно же устроить ему полет с балкона но жалко.
Сообщение отредактировал maksik - Суббота, 18.07.2009, 09:55 |
| |
| |
| Ros | Дата: Суббота, 18.07.2009, 17:25 | Сообщение # 2 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Можно будет заняться.
Кстати, что за хрень сверху лежит? Исашка что ли какая-то?
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| maksik | Дата: Суббота, 18.07.2009, 17:53 | Сообщение # 3 |
|
Капитан
Группа: Проверенные
Сообщений: 137
Статус: Offline
| Вроде сетевуха
Кстати эта газетка служит ковриком для мыши)))))))
Сообщение отредактировал maksik - Суббота, 18.07.2009, 18:03 |
| |
| |
| Ros | Дата: Суббота, 18.07.2009, 18:47 | Сообщение # 4 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
|  С газетки поржал
а сетевуха слуха раритет :))))) давно таких древнющих не видел. а кто ей разъем выдрал?
кстати работает?
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| maksik | Дата: Суббота, 18.07.2009, 19:14 | Сообщение # 5 |
|
Капитан
Группа: Проверенные
Сообщений: 137
Статус: Offline
| на счет работоспособности непроверял, наврядли пашет раз разъем пошарпонный.
|
| |
| |
| Ros | Дата: Вторник, 21.07.2009, 00:30 | Сообщение # 6 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Ну что первые результаты осмотра платы монитора: ТДКС предположительно жив, а это уже дает надежду, что пациент будет жить. На плате обнаружено около 20 непропаев или мест холодной пайки (О_о никогда столько не видел, мониторчику, я думаю, было очень тепленько, да и померевшие узлы помогли разогреть припой) Обнаружен сгоревший полевой транзистор на радиаторе с трудночитаемой маркировкой irf6x0 (то ли 640, то ли 630, то ли 680). Будем заменять на 640, на всякий случай попробую между затвором и истоком воткнуть стабилитрон на 13 вольт. кроме того обнаружен сгоревший в уголь транзистор С945. Кроме того замечено 5-6 мест с потемневшим текстолитом, что также не добавляет оптимизма. И на последок обнаржуен один irf 630A который вообще никак не звонится, в обрыве типа  Ну собственно на этом пока остановимся. Завтра будет видно, что даст замена этих элементов. Кстати, раритет в виде сетевухе взят на экспертизу, вскрытие покажет что может еще сделать полезного он напоследок и скорее всего поселится в музее
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Вторник, 21.07.2009, 13:22 | Сообщение # 7 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Итак, все подозрительные места были пропаены. Были проведены вышеуказанные замены транзисторов, кстати, транзистор с нечитаемой маркировкой оказался irf630, был заменен на irf640, что даст двукратный запас по току и добавит спокойности. После включения монитор запустился, картинка выводится хорошо, держит 85 герц при разрешении 1024х768. Запаха гари не чувствуется. Единственное, что меня смутило - при выключении монитора из него примерно в течении 5-10 секунд слышится шипение. О_о Возможно для этой модели это нормально, встречал пару похожих примет у других моделей, а может деградировал компауд, которым заливают дросели и трансформаторы, но это не страшно.
Пациент будет тестироваться неделю в тяжелом режиме, во избежание рецидивов в дальнейшем. P.S. Фотки будут позже.
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Вторник, 21.07.2009, 17:09 | Сообщение # 8 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline

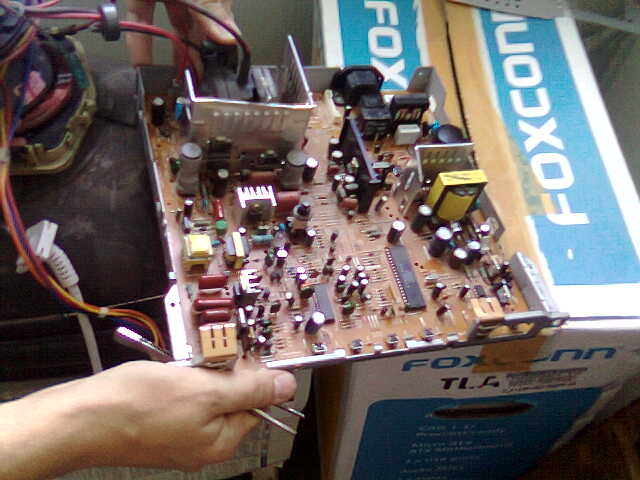

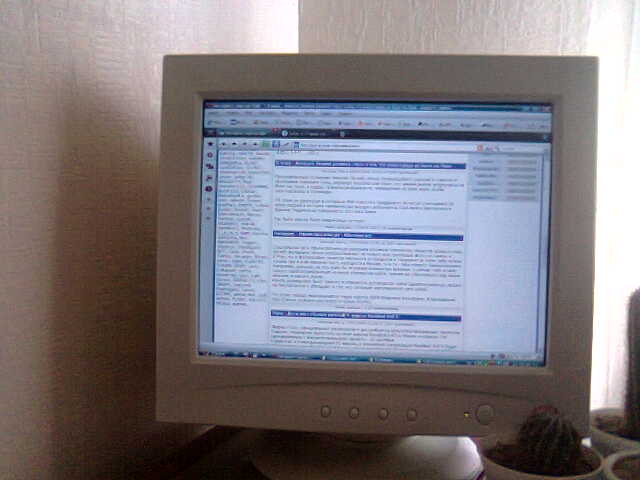

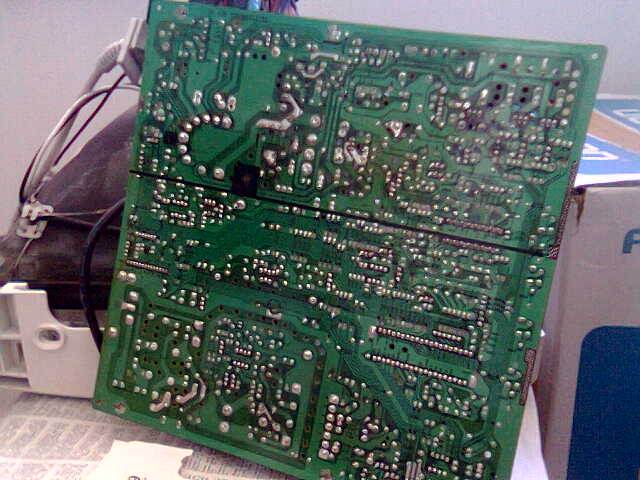

| А вот и обещанные фотки

Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| maksik | Дата: Среда, 22.07.2009, 09:58 | Сообщение # 9 |
|
Капитан
Группа: Проверенные
Сообщений: 137
Статус: Offline
| Огромную благадарность выражаю Ros за спасенный монитор, изображение и цвета просто радуют особенно в играх вчера часа 3 играл в любимую игрушку с большим наслождением. Единственное что еще напрегает так это вздутый конденсатор, но думаю скоро он будет заменен. В остальном я рад.
|
| |
| |
| Ros | Дата: Среда, 22.07.2009, 15:45 | Сообщение # 10 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| всегда пожалуйста
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| maksik | Дата: Пятница, 24.07.2009, 18:59 | Сообщение # 11 |
|
Капитан
Группа: Проверенные
Сообщений: 137
Статус: Offline
| Данный монитор проработал два дня на славу, но на третий день при просмотре фильма сбилось изображение монитора, изображение как будто втянуло в углы, сначала я думал что сбились настройки в меню монитора, но на самом деле когда я начал уменьшать параметры ширины, дабы подтянуть углы в прежний вид, моя попытка оказалось напрасной  . Монитор ни в какую нехочет сотрудничать. Надеюсь это излечимо.
|
| |
| |
| Ros | Дата: Пятница, 24.07.2009, 20:49 | Сообщение # 12 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| окосел бедняжка. видимо решил, что у себя на родине
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| maksik | Дата: Пятница, 24.07.2009, 21:15 | Сообщение # 13 |
|
Капитан
Группа: Проверенные
Сообщений: 137
Статус: Offline
| так что многоуважаемый хирург Ros, пациент нуждаеться во вскрытии, какой диагноз будешь ставить????, есть ли у него шансы на жизнь.???
Ps я невиноват, перегаром на него недышал. Добавлено (24.07.2009, 21:15)
---------------------------------------------
Quote (Ros) окосел бедняжка. видимо решил, что у себя на родине
я под столом
Сообщение отредактировал maksik - Пятница, 24.07.2009, 21:24 |
| |
| |
| Ros | Дата: Суббота, 25.07.2009, 00:19 | Сообщение # 14 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Будем вскрывать Жить будет
Не могут люди вечно быть живыми, но счастлив тот, чье будут помнить имя /A.Навои/
|
| |
| |
| Ros | Дата: Суббота, 25.07.2009, 21:11 | Сообщение # 15 |
|
Кудесник
Группа: Администраторы
Сообщений: 705
Статус: Offline
| Пациент упорно отказывается сотрудничать. Провозился целую кучу времени, но положительных результатов не добился. Характерное шипение при выключении осталось, изображение по горизонтали, а также трапеция не регулируется. Было выпаяно и проверено почти все. Был найден транзистор IRF630, в цепи формирования ширины горизонтали. Звонился странно, выпаял, проверил, транзистор не открывается, был заменен на аналогичный рабочий. Также в той же цепи был выявлен транзистор 2n7000 (еще при первом ремонте видел, что под ним подгоревший текстолит, но транзистор жив), падение напряжение 650, хотя обычно 500-550, видимо поэтому и греется, заменидл на советский аналог КП501А, правда пришлось немного поизвращатся с распиновкой. Впоследствие родной был снова впаян в плату. Результатов нет, хотя изображение кажется чуть изменилось. До понедельника не хочу к этому возвращаться, да и технической возможности нету...
